TM31 高張力鋼板
前言
在應用於各種用途的表面處理鋼板中，高張力鋼板佔據了重要地位。東洋鋼板的“Silver Top”處於高張力鋼板領域的領先地位。 例如，完全不同于普通鍍鋅鋼板在人們腦海中的印象，Silver Top具有美麗的金黃色外表可製成各種匠心的箱、盒和板製品。通過一流的壓延技術，還可成形其他鋼板達不到的最薄25 µm的極薄材料(SF)，用它替換銅箔、鎳銀或磷光青銅箔，就可降低成本。Silver Top 不易產生傷痕的優點和適合客戶加工的機械特性可用於小型部件的壓制加工，因而一直以優異的成品率廣泛應用於各種領域。 另外，近年隨著鎳的價格的高漲，不銹鋼的價格也在上漲。因此，作為不銹鋼的替換品，我們在特級強度的鋼板上實施各種處理，開發了比普通的冷軋鋼板更具強度，彈力和伸展性的“Silver Top”,正作為一種可以降低成本的新產品，活躍在電氣電子元件領域。 。
TM31
比原來的冷軋鋼板大幅度地提高強度、並且由擁有拉伸特性的高強度鋼板上鍍鋅處理的高強度Silver-Top、能提案在電氣、電子用品市場上新材料
◆擁有拉坑強度（T/S）、400~1,100Ｎ/ｍ㎡多。
◆TM31屬於高張力鋼板，與SUS304不同的是不銹鋼添加了１0% 以上Cr及Ｎi 的合金鋼；不銹鋼因加入了大量其他成分，導致料成本上漲許多。（除了受到鎳原材料的價格影響，特別是SUS304受到價格的影響，所以價格變動比較大）
◆因為高強度鋼板是鋼鐵、故帶有磁性。

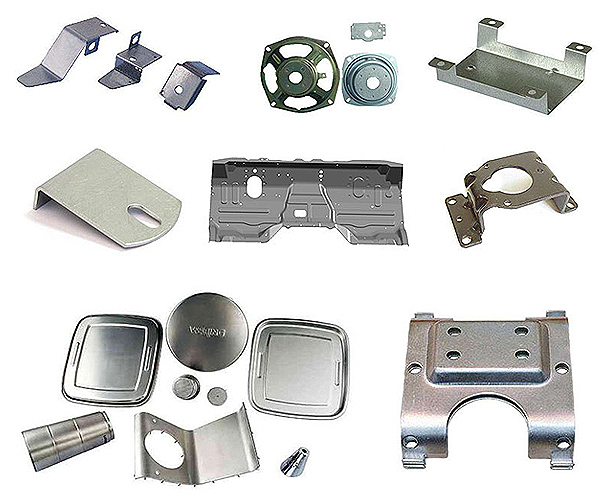

◆按TM31各種表面處理，能活用廣泛的運用在各產品上。

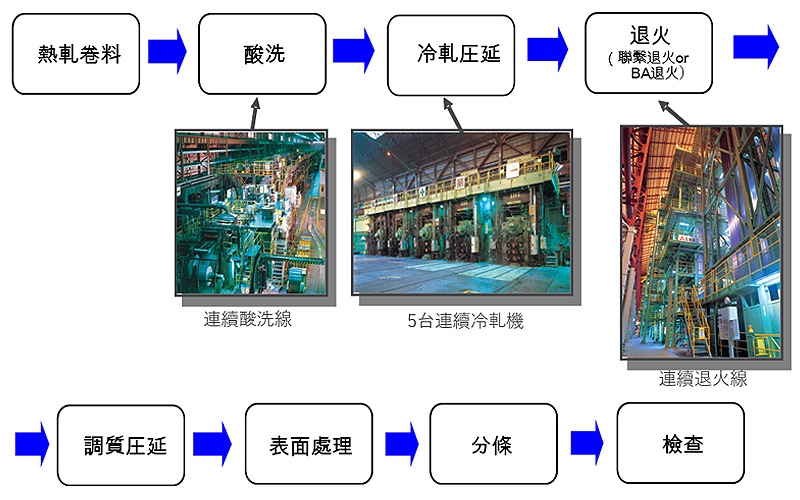

高張力鋼板的制造流程

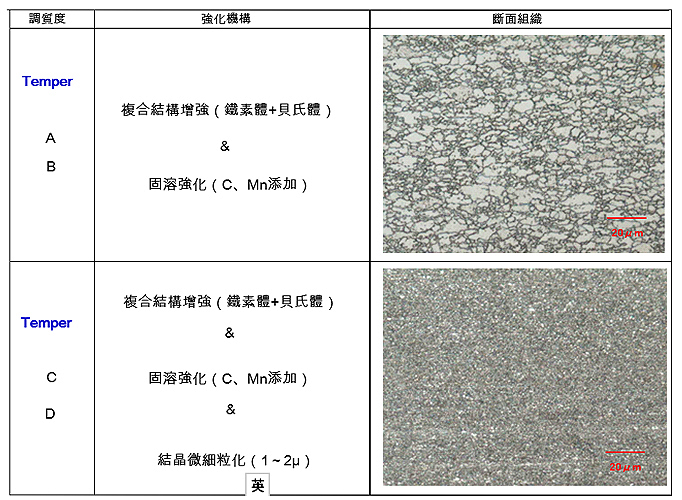

TM31 鋼板的強化機構

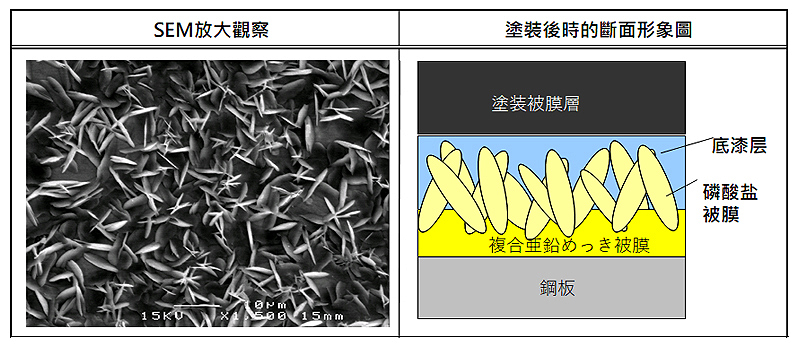

TM31 塗裝Silver-Top
優秀的塗料密著性、由電鍍做成的高級塗裝情況、東洋鋼鈑獨特的0.11mm厚的薄板對應、與底材的高加工性都互相結合、從上市以來一直有客戶的支援與好評。
由緻密的磷酸處理層、對各種橡膠，襯膠與各種塗料實現優秀的塗裝性與密著性。
TM31 的機械性能
■加工用：強度附加擴展性
■成型用：確保於SUS彈簧材類似的強度
種類 |
狀態 |
抗拉強度 |
延伸率 |
硬度值 |
|
|---|---|---|---|---|---|
加工用 |
高強度ST |
A |
420~550 |
20~35 |
61~71 |
B |
520~650 |
15~35 |
65~75 |
||
SUS304 |
- |
- |
|||
成型用 |
高強度ST |
C |
780~950 |
5~23 |
75~83 |
D |
850~1100 |
3~20 |
78~85 |
||
SUS304 |
1/2H |
≧780 |
≧6 |
- |
|
SUS304 |
3/4H |
≧930 |
≧3 |
- |
|
SUS304 |
3/4H |
≧1130 |
≧5 |
- |
|

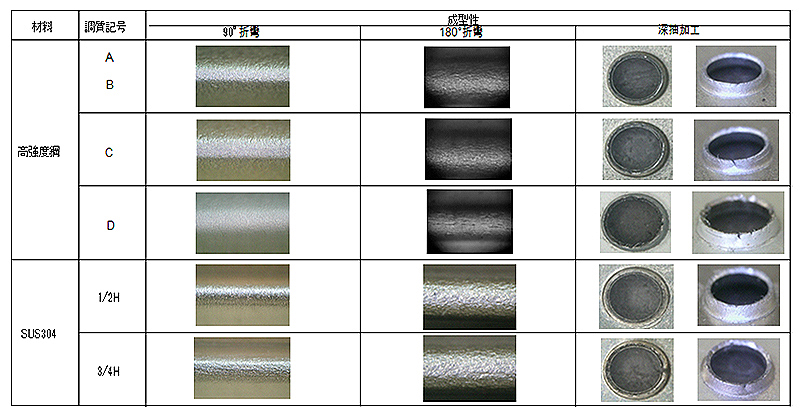

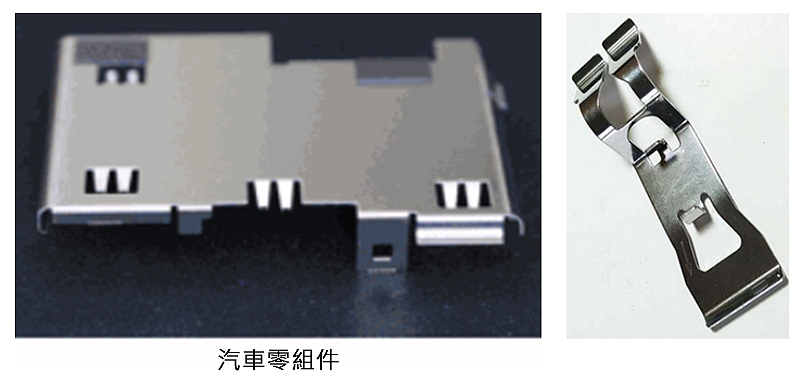

TM31 高張力鋼鐵的成型性(外觀)
TM31 爬錫測試
TM32 高張力鋼板
因目前市場上各種材料價格的暴漲，而終端客戶要求降低成本的壓力下，我司因此推廣日本東洋鋼鈑高強度的鋼板；可適用在各種需表面處理的鋼板，其中高強度鋼板有最高的佔有率能代替銅箔、洋白銅、磷青銅箔、不銹鋼等材料，能實現客戶的成本降低。
其中TM32 C 提供了良好的銲錫功能、因材料不含錫故不會
產生錫鬚、耐蝕性、素材無需電鍍故無環保之慮、高強度等特性及對電子元件成分要求特性，如無鉛燃料、無活性輔助助焊劑、表面導電率高、覆蓋性能高。
※是替代洋白銅高單價及不銹鋼需電鍍的最佳方案
作為無鉛的可焊接高強度鋼板，擁有能對應無鉛焊接、非活性焊劑的良好焊接性且因不含錫，故材料不會產生錫鬚。 具有電子零件所需要的高屏蔽特性及具有防EMI的特性。
◆此款材料可直接錫焊在電路板上。
◆是替代高單價洋白銅的最佳選材。
◆表面的接觸阻抗値低，故可使用於接地。(200mm距離的表面阻抗約為0.3Ω）。

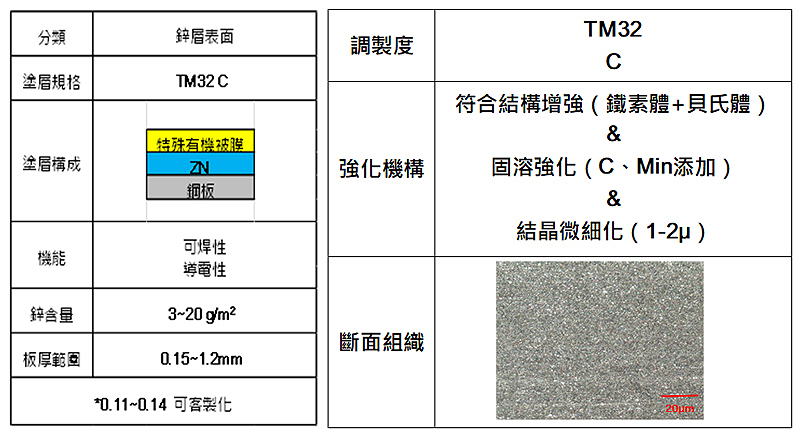

TM32 C材料結構說明

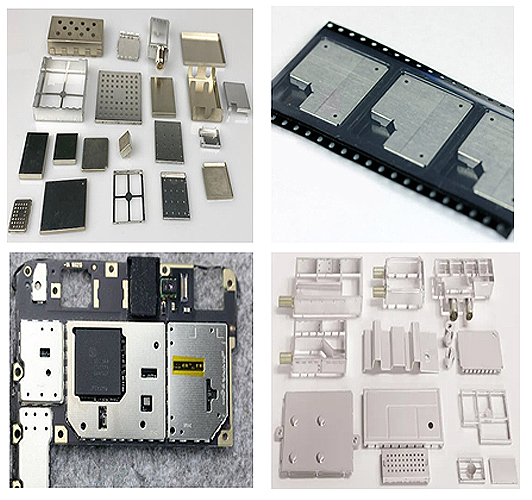

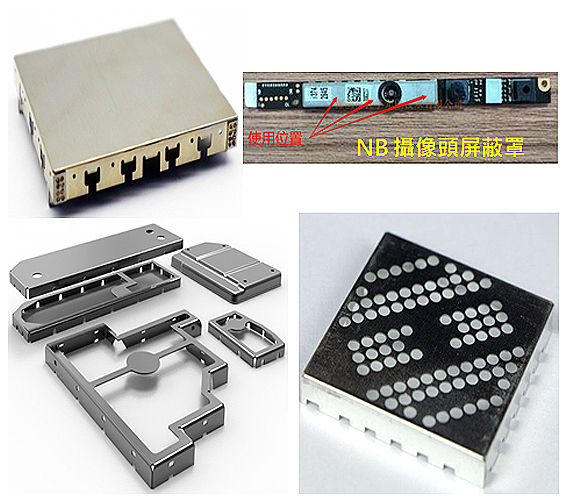

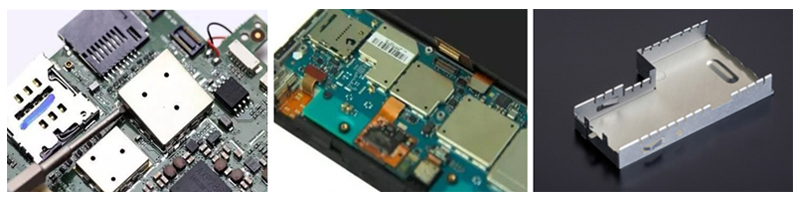

TM32 C可應用案例
屏蔽罩是用來屏蔽電子信號的工具。是減少各部件輻射至關重要的部件，應用在諸多電子產品中可以有效的減少模組與模組之間的相互干擾，如主控功能模組和電源模組及WiFi模組..等之間的屏蔽、隔離。
TM32 C比較表
厚度：0.2mmt |
狀態 |
抗拉强度 |
伸長率% |
硬度 HV |
熱傳導率 |
熱膨脹係數 |
導電率 |
比重 |
可焊錫性 |
|---|---|---|---|---|---|---|---|---|---|
TM32 |
C |
790~950 |
15～23 |
192~250 |
57-61 |
11.28-11.56 |
16 |
7.85g/㎤ |
吃錫性佳 |
C7521 |
1/2H |
440-570 |
5 Min |
150-210 |
23 |
16.8 |
6 |
8.73g/㎤ |
吃錫性佳 |
厚度： 0.2mmt |
TM32 | C7521 |
|---|---|---|
優點 |
1、特有的犧牲防腐功能, 可保護鋼板
表面不易生鏽。 |
1、因屬於合金化材料，不會有切斷面氧化問題。 |
缺點 |
1、切斷面氧化的可能。 |
1、遮罩效果稍差。 |

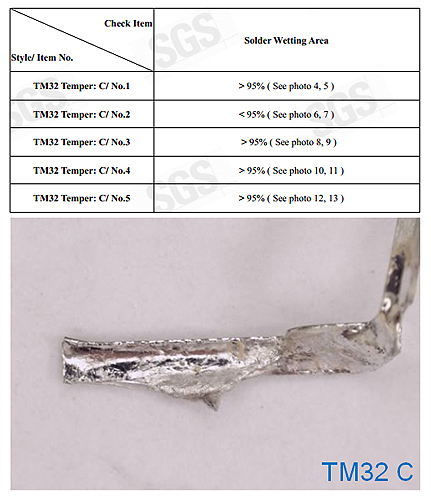

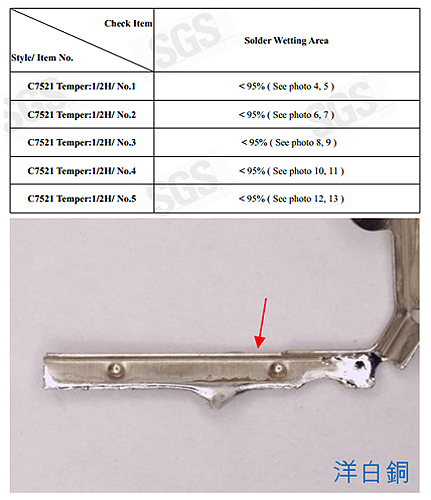

TM32 C 爬錫測試
SGS測試爬錫是以95%為

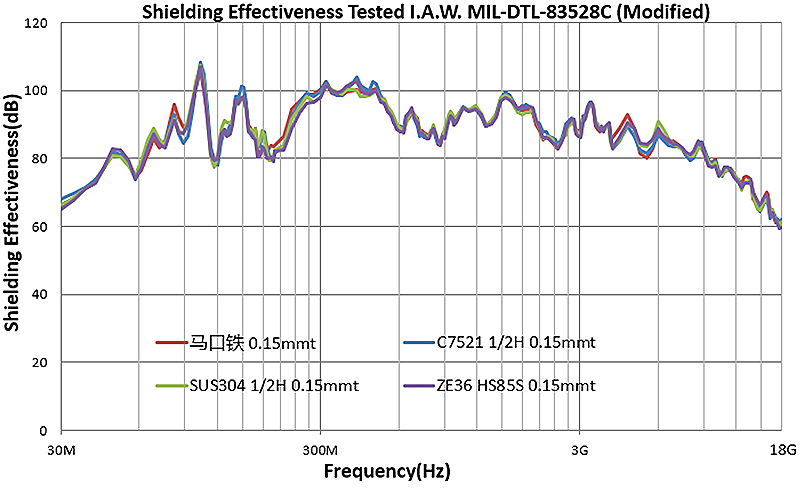

屏蔽效能比較圖

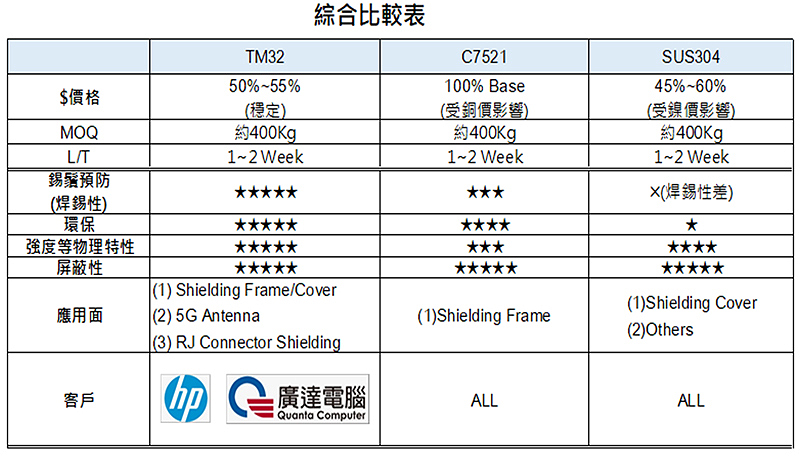

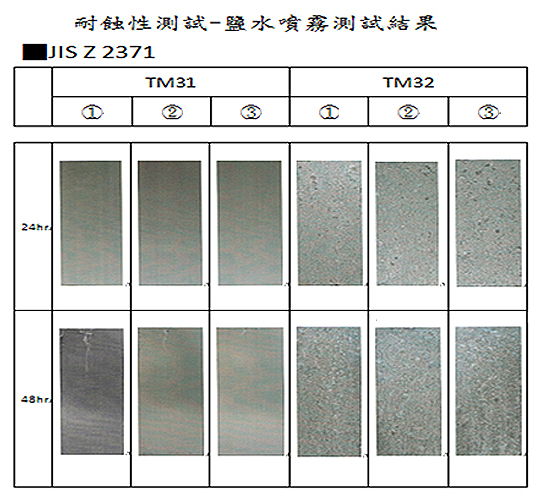

綜合比較圖
TM33有機黑色樹脂鋼板特點
１.導電性
◆表面抵抗値：使用商用測試儀易於傳導。（實測値：約 104～105Ω）
※與現有導電產品相比具有極高的穩定價值。
◆接触抵抗値：作為基礎材料的鋼板的電阻值。
（板厚為0.2至1.2 mm時，約為15至150μΩ ＜JIS K7194＞）
測定参考値 |
|
|---|---|
表面抵抗 |
0.5mΩ以下 |
層間抵抗 |
10Ω･c㎡/枚以下 |
２.熱放射性
◆熱放射性：顯示ε等效於高散熱鋼板TM33 。 （熱放射率ε＝0.65～0.70）
※※TM33：現行高耐腐蝕性－熱放射性黒色外觀頂級形態。
３.外觀
◆黒色外観：具有與彩色鋼板相同的黑度。（L＊：30以下）◆低反射性：具有典型啞光外觀的高抗擴散效果。 。
４.皮膜性能：
動摩擦係数：0.15～0.18。TM33 機械性能
合金編號 |
成分內容 % |
機械特性 |
|||||
|---|---|---|---|---|---|---|---|
C |
Mn |
P |
S |
抗拉強度 |
延伸率 |
硬度 |
|
x100 |
x100 |
x1000 |
x1000 |
N/㎟ |
% |
HV |
|
TM33B |
5 |
162 |
11 |
4 |
539 |
23 |
152 |
TM33C |
18 |
179 |
10 |
2 |
848 |
11 |
215 |

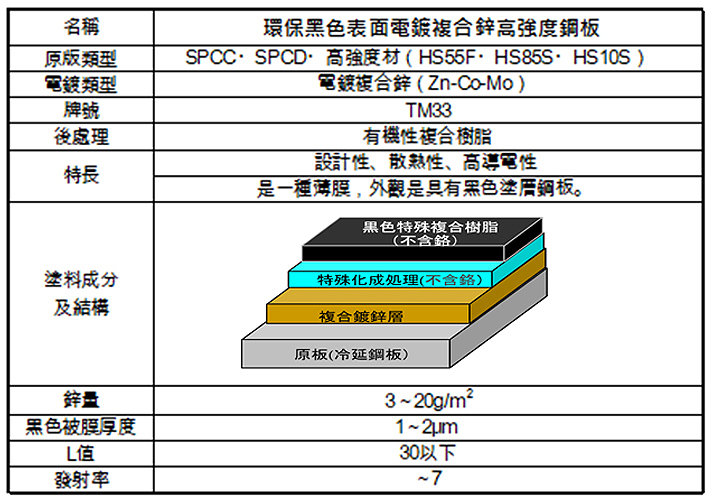

TM33 塗層與結構

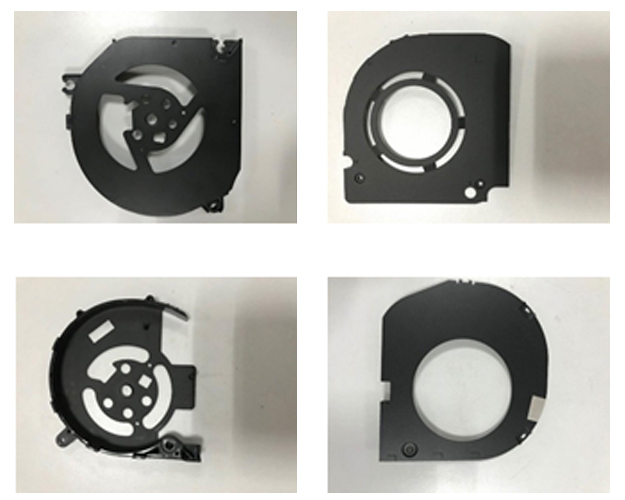

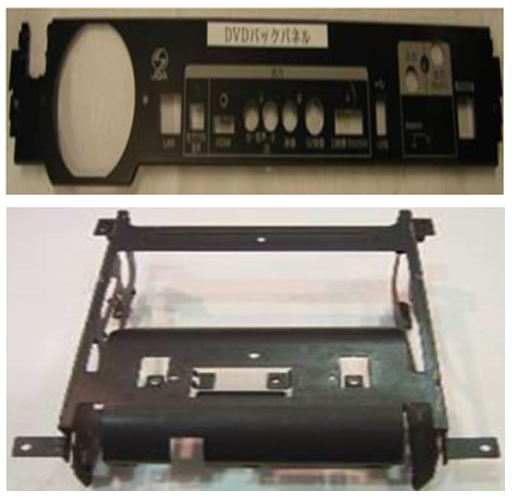

TM33 應用
◆適合彎曲、捲曲、深抽、沖壓、内缘翻邊等，符合對小型零件的加工。
◆更提高耐腐蚀性，塗料密着性。
◆使用事先鍍好的鋼板，能省略客户端的後電鍍、電泳、烤漆工程。
