高導熱銅合金 SHZR (C15100)材料應用與基本特性
材料應用
- 適用大電流通過之產品
- 要求高均溫散熱效果 (散熱K值達360W/m·K以上)
- 要求低阻抗與低溫升產品(導電率達90%IACS以上)
- 需要成型性(強度440~510N/mm²，硬度130~170Hv)
- 在高溫下工作，需要優異的抗應力鬆弛能力)
- 無磁性需求
- 符合環保要求

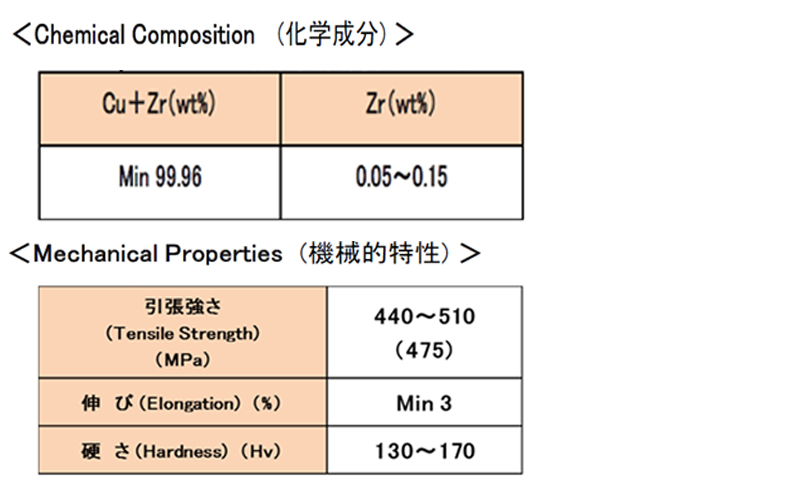

基本特性
高導熱銅合金 SHZR (C15100)
彈性測試 s-n曲線與折彎性質

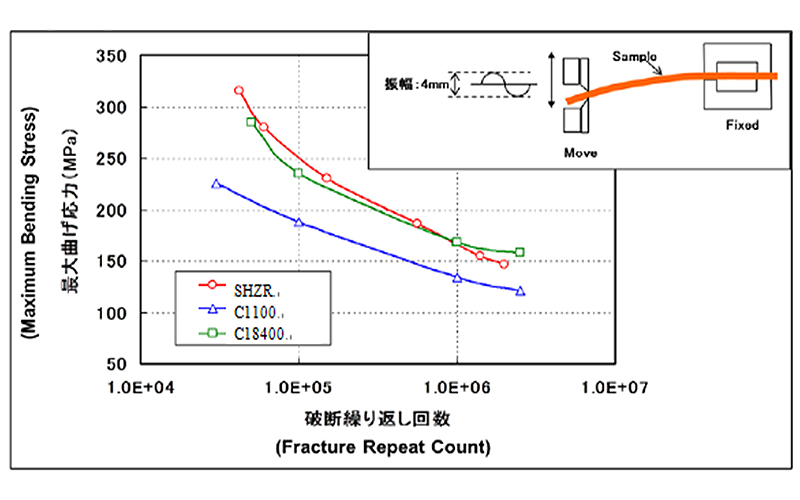

彈性測試 s-n曲線
折彎性質
高導熱銅合金 SHZR (C15100)
與一般散熱用銅及其他銅合金的比較
與一般散熱用銅的比較
|
SHZR （C15100） |
C184 |
CU01 |
C1020 |
|---|---|---|---|---|
成分 |
Cu+Zr > 99.96% Zr: 0.015~0.03% |
Fe：2.1% Zn：0.1% P：0.1% Cu – 餘數 |
Cr:1% Zr:0.03% Cu – 餘數 |
Cu > 99.96% |
導電率 |
92% |
85% |
70% |
97% |
熱傳導率 |
360 |
330 |
262 |
394 |
引張強度 |
440~570 |
520~590 |
415~485 |
245~315 |
延伸率 |
3 |
3 |
5 |
-- |
特色 |
高導電、高導熱， 強度好，無磁，表面細緻， 底材為無氧銅， 來源:日本HITACHI、鈦貿備料、MOQ問題小 |
價格偏高 交期長 |
含磁性 |
強度弱 |

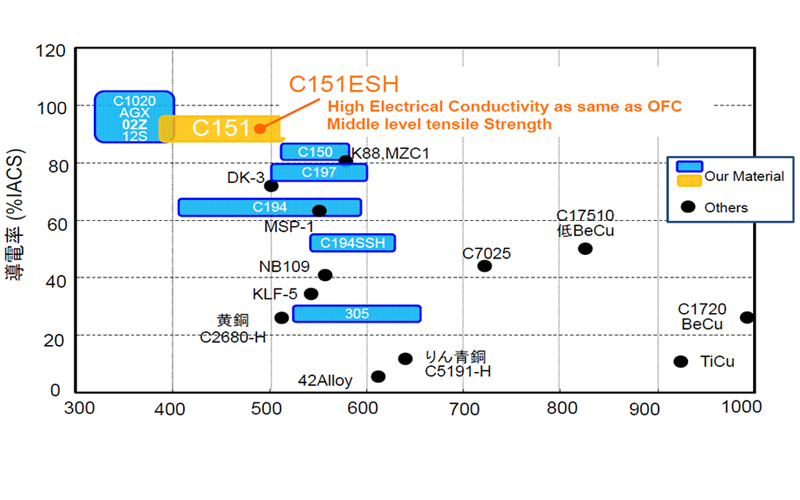

與其他銅合金的比較

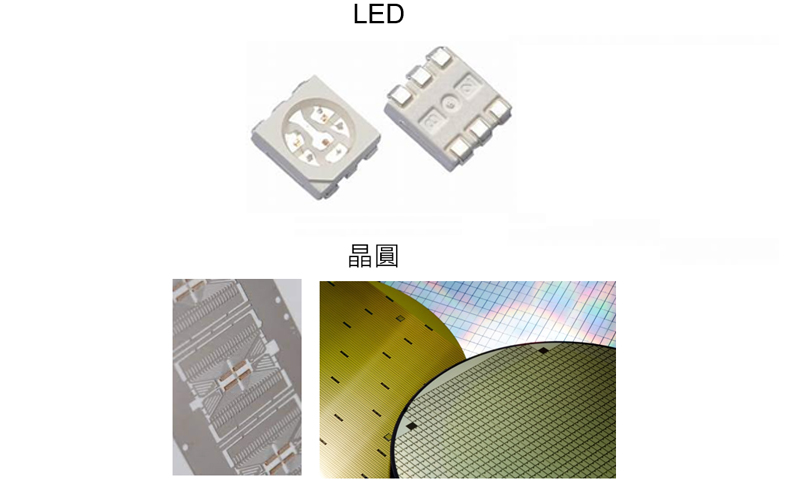

高導熱銅合金 SHZR (C15100) 應用

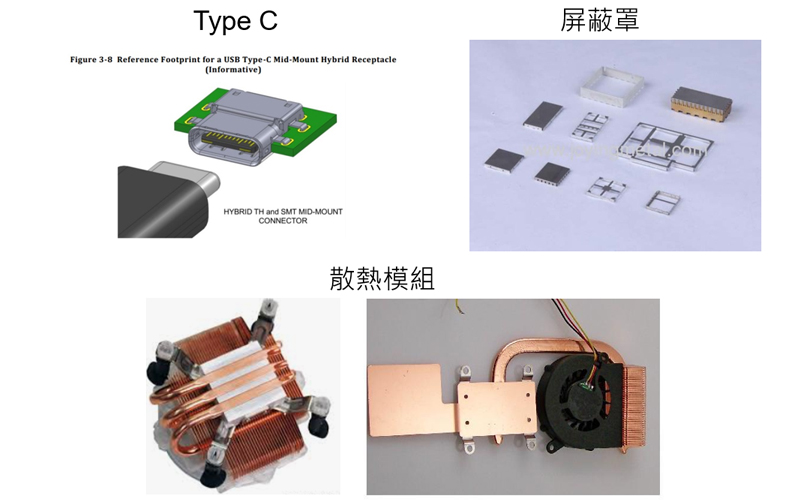

應用
C64475_超導銅鎳硅合金 產品介紹與優勢
產品介紹
- 超導銅鎳矽錫合金 C64775材料，機械性能超越一般高導電銅合金，可取代以下各款高導電銅合金：EFCUBE-820/EFCUBE-ST/NKC286/NKC388/C7035/C17460/C17410等系列銅合金材料。 產品
- 超導銅鎳硅錫合金 C64775材料：適用於需要高導電，高强度的Type-C公端繼電器、溫控開關、充電樁及汽車連接器…等。
產品優勢
- 高强度：擁有銅合金中導電率（IACS接近40%）最高的强度，適合用於高接觸力與插拔依賴性要求的用途，可用作於耐受較高彎曲應力的彈性材料。
- 成形性良好：在90度彎曲的情况中，外表彎曲部分無裂痕和無明顯粗糙現象，呈R/t比最小數值；是强度與成形性平衡優良的材料。獨特性壓延專利技術、將晶粒結構改變、使材料成型性B/W優於G/W、便於工程設計端子生產。
- 環保銅合金：符合歐盟環保法规，可廢料回收、熔煉，循環再利用、降低客户材料成本。
C64475_超導銅鎳硅合金 相關特性
相關特性

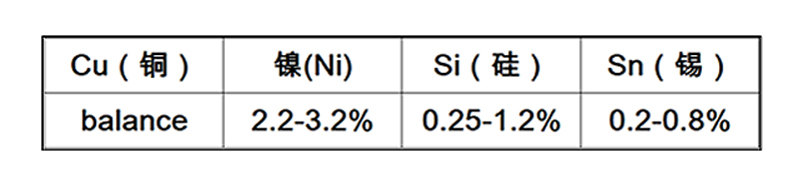

【化學成份】Chemical composition

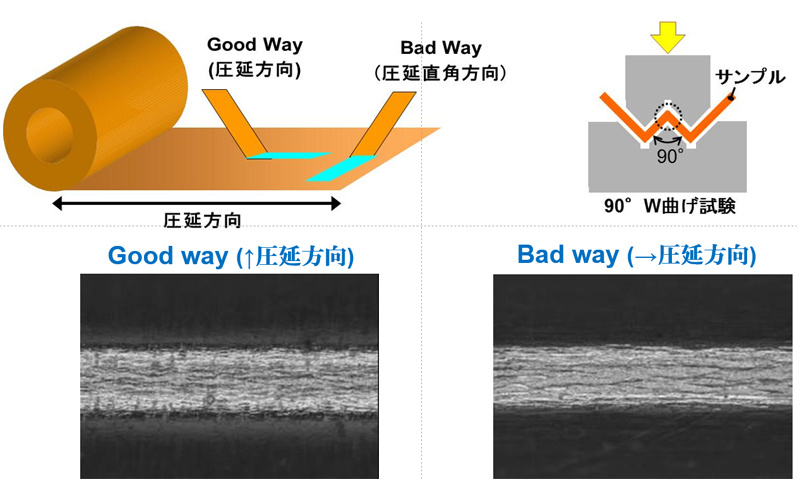

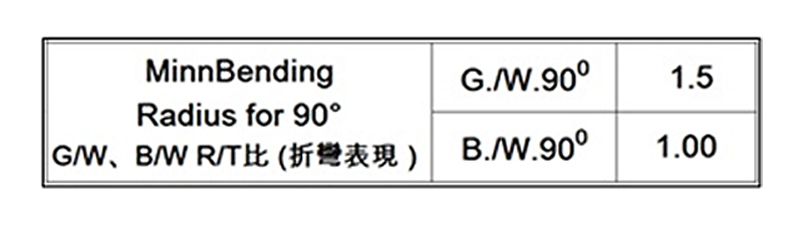

【彎曲能力】Bending Ability

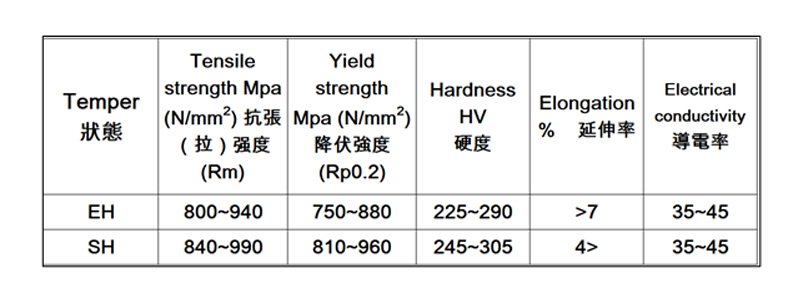

【機械特性】Mechanical Properties
C64475_超導銅鎳硅合金 相應材料分析說明

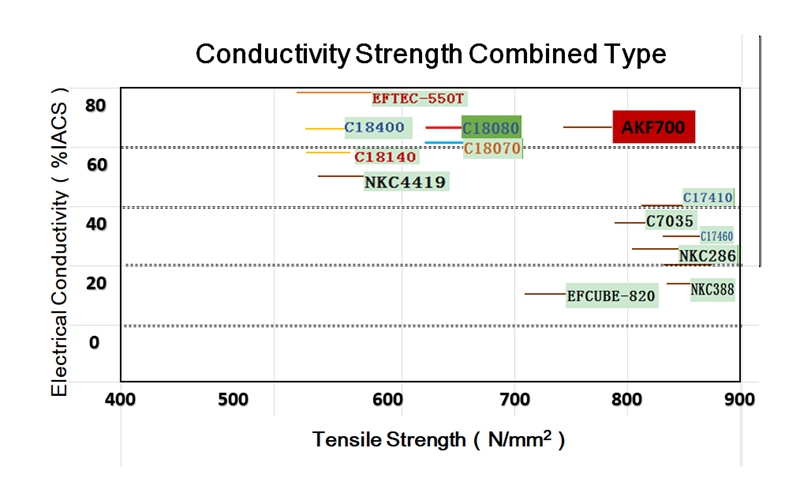

相應材料分析說明表

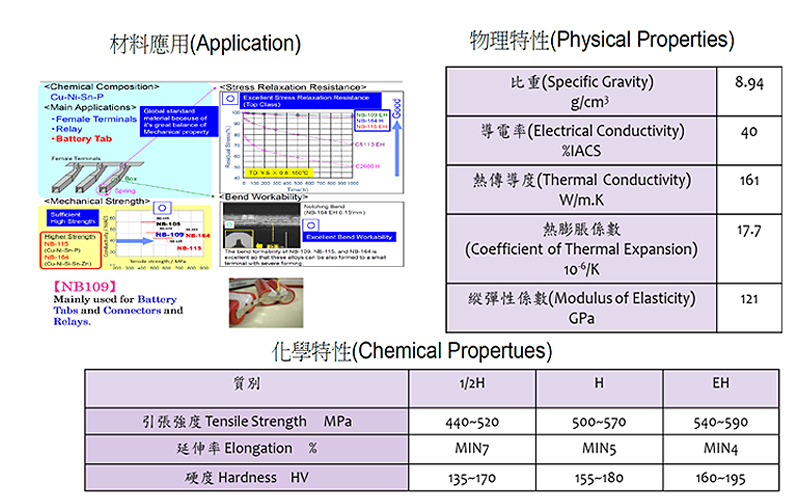

NB109_40%_預鍍材 材料特性

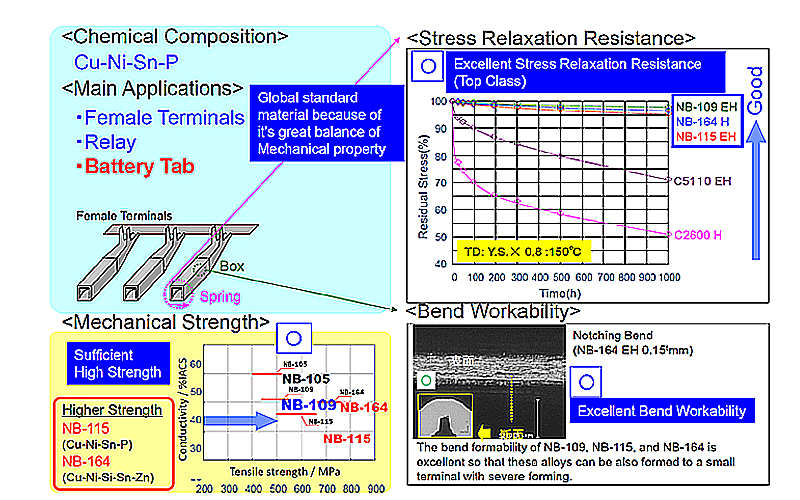

材料特性

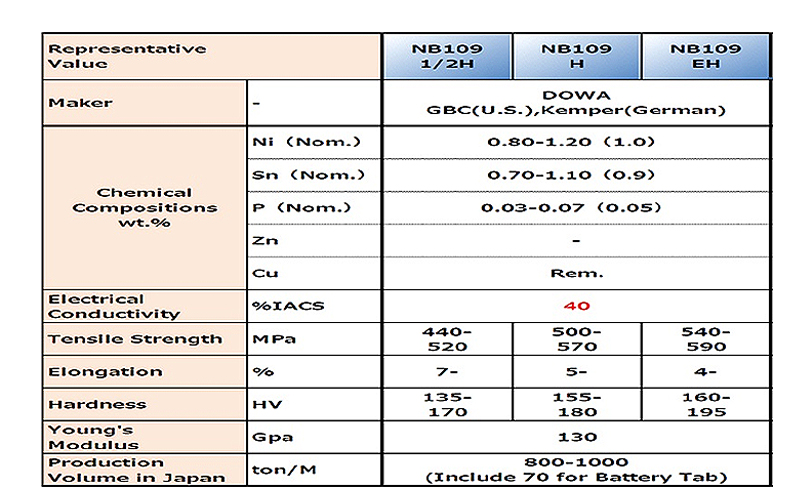

NB109_40%_預鍍材 化學成分 & 物理特性
化學成分 & 物理特性
NB109_40%_預鍍材 應用-車用端子與電池連接片

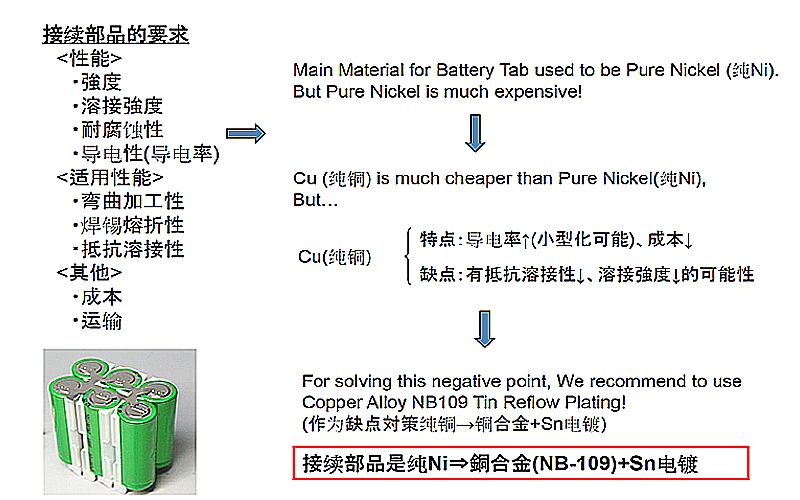

車用端子
電池連接片
NB109_40%_預鍍材 高功率電池模組應用
高功率電池模組應用

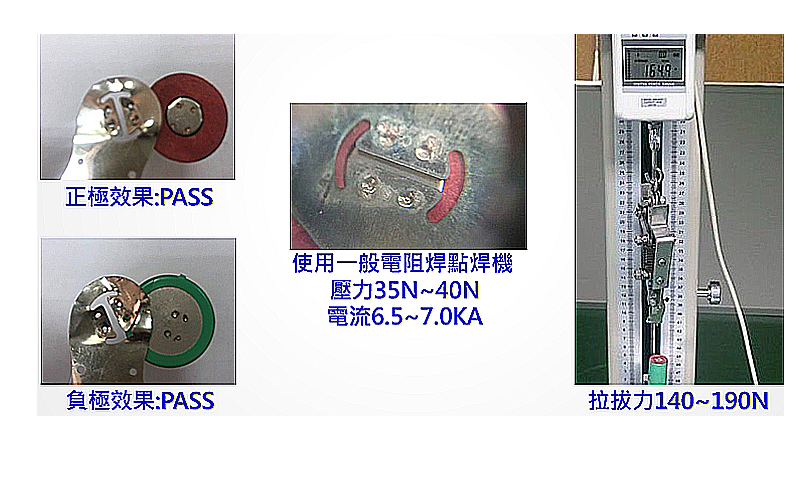

NB109_40%_預鍍材 點焊效果
點焊效果
NB109_40%_預鍍材 優勢
優勢
- 導電率40%，相較純鎳19%高出兩倍以上。 以目前多串並，高功率的電池模組應用上，無論在瞬間充放電或電池效能上，都大大提升模組的優勢。
- 以純鎳及NB109相比，價格擁有絕對的優勢。
- DOWA與SONY電動工具電池模組已配合長久。 在電池連接片的使用經驗超過8年。為穩定的材料。
