鈹銅合金類別 1

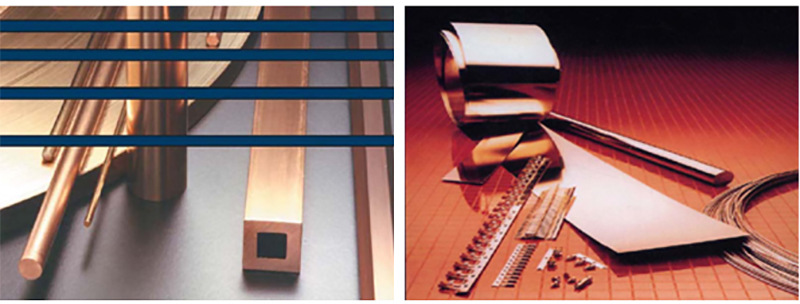

Materion 鈹銅分為兩大類：
- 高強度的合金（25、190、290、M25）
- 高導電性的合金（3、10、174、60）
高強度的合金：
Brush合金25︰
是最普遍指定用的鈹銅，就其時效硬化而言，合金25達到了商用銅合金的最高強度及硬度，最高抗拉強度可超過140 kg/mm²，其硬度約為洛氏硬度C45，同時在充分的時效硬化狀況下，其導電率(最小值)為22% IACS。Brush合金190︰
是一種工廠(MILL)硬化的帶材，換言之，帶材在發貨前，會在Brush 廠內做時效硬化至某一強度範圍，此合金在化學成份上類似於合金25，合金190系之抗拉強度(最高值)為133kg/mm²，及洛氏硬度最高至C42程度，由於減少了時效硬化，而降低了生產成本。Brush合金290︰
是出廠前會在Brush 廠內時效硬化的帶材，在強度性質及成份上類似於合金190，但表現了經改善後的成型性，具有良好成型性及高強度之材料，為考慮元件之可信度及製造性之主要條件，Brush合金290經過改善強度 / 成型性關係，更替了原有合金25的後加工時效硬化產品，達到降低成本的效果。Brush合金M25棒材︰
具有合金25的強度性質和易切削的優點，合金M25棒材及線材含少量的鉛（0.6% Max.），使合金能適合於自動車床作業，鉛提供細碎切削屑，因此延長切割工具的壽命。鈹銅合金類別 2
高導電性的合金：
Brush合金174及Brush60︰
提供客戶高導電高強度元件性能的選擇，其性能超過磷青銅和黃銅，特別是以導電性，及抗應力鬆馳作為設計依據時。這兩種合金系之屈服強度可達88kg/mm²，高於一般磷青銅、矽青銅、及錫鎳銅合金。此外其導電性超過這些合金的5倍，並表現了穩定的抗應力鬆馳。Brush60︰
更提供極佳的性能組合(彈性模量強度，成型性及導電率)。兩種合金都以工廠硬化的帶材供貨。
鈹銅化學成分
BRUSH 合金 |
合金編號 | 鈹 |
鈷 |
鎳 |
鈷+鎳 |
鈷+鎳+鐵 |
鉛 |
銅 |
|---|---|---|---|---|---|---|---|---|
25 190 290 |
C17200 | 1.8--2.0 | -- | -- | >0.2 |
<0.6 |
<0.02 |
餘量 |
| M25 | C17300 | 1.8--2.0 |
-- | -- | >0.2 | <0.6 | 0.2--0.6 |
餘量 |
3 |
C17510 | 0.2—0.6 | -- | 1.4—2.2 | -- | -- | -- | |
10 |
C17500 | 0.4—0.7 | 2.4—2.7 | -- | -- | -- | -- | |
174 |
C17410 | 0.15—0.5 | 0.35—0.6 | -- | -- | -- | -- | 餘量 |
60 |
C17460 | 0.15—0.5 | -- | 1.0--1.4 | -- | -- | -- | 餘量 |
鈹銅物理特性
BRUSH 合金 |
密度 |
彈性模數 |
熱膨脹係數 |
導熱性 |
熔化溫度 ℃ |
|---|---|---|---|---|---|
25 |
8.36 |
13.4 |
17*10-6 |
0.25 |
870-980 |
3 |
8.83 |
14.1 |
18*10-6 |
0.57 |
1030-1080 |
10 |
8.83 |
14.1 |
18*10-6 | 0.48 |
1010-1050 |
174、60 |
8.80 |
14.1 |
18*10-6 | 0.55 |
1020-1070 |
鈹銅機械特性
合金牌號 |
狀態 |
拉力強度 |
屈服強度 |
延伸率 |
R/t 比 |
硬度 |
導電率 |
|
|---|---|---|---|---|---|---|---|---|
L good |
T bad |
|||||||
25 |
A | 42-54 |
19-26 |
35-65 |
0 |
0 |
90-144 |
15-19 |
1/4H |
52-62 | 42-57 | 20-45 | 0 |
0 |
121-185 | 15-19 |
|
1/2H |
59-71 | 52-67 |
12-30 |
0.5 |
1 |
176-216 |
15-19 |
|
H |
70-85 | 63-81 | 2-18 |
1 |
2.9 |
216-287 |
15-19 |
|
AT |
115-138 | 98-124 | 3-15 |
-- | -- | 353-413 | 22-28 | |
1/4HT |
123-145 | 105-131 | 3-10 |
-- | -- | 353-424 | 22-28 | |
| 1/2HT | 130-152 | 112-138 | 1-8 |
-- | -- | 373-435 |
22-28 | |
HT |
133-155 | 116-145 | 1-6 |
-- | -- | 373-446 | 22-28 | |
190 |
1/2HM | 84-95 |
66-88 | 12-22 |
0.5 |
1 |
250-301 |
17-28 |
| HM | 94-106 |
77-95 | 9-20 |
2 |
2 |
285-343 | 17-28 | |
| XHM | 108-124 | 94-120 | 4-15 |
4 |
5 |
317-376 | 17-28 | |
290 |
TM04 | >98 |
80-95 | 9-25 |
1 |
1 | 285-369 | 17-26 |
| TM06 | >108 |
94-109 | 6-13 |
2.5 |
2 |
317-393 | 17-26 | |
BRUSH47 |
HT | 95-110 | 94-107 | 5min |
-- | -- | 260-310 | 44 |
C17460 |
3/4HT |
79-93 | 65-79 |
11min | 0.7 |
0.7 |
230-280 | 50min |
| HT | 82-97 | 72-86 | 10min |
1.5 |
1.5 |
250-300 | 50min | |
C17410 |
1/2HT |
65-81 | 56-71 | 10-20 |
0.5 |
0.5 |
180-230 | 50min |
HT |
77-92 | 66-88 | 7-17 |
1.2 |
5 |
210-278 | 45-60 | |
用途
合金牌號 |
狀態 |
用途 |
備註 |
|---|---|---|---|
25 |
A |
適用高彈性高硬度衝壓後再熱處理的產品。 如EMI彈片、馬達電刷、手機電腦汽車等各種彈片、連接器、開關、繼電器、溫度控制器、探針、弧形彈片、電磁波遮罩…等產品。 |
尚未熱處理材料。R/t 比數值越小，折彎成型性越好。 |
AT |
經熱處理條件：2H-315℃， 就是溫度到315±10℃時，開始恒溫2小時，可達到鈹銅的最佳性能狀態。 |
||
190 |
1/2HM |
適用於連續模產品及簡單的折彎成型產品，沖壓後直接成型不用再做熱處理，減少產品的變型率及不良。 |
原廠已熱處理材料。 |
290 |
TM02 |
成型性比190更好，適用於成型和折彎比較複雜的產品。 |
原廠已熱處理材料。 |
BRUSH47 |
HT |
適用于低彈性高導電性能產品，如彈片、開關、繼電器開關彈片、溫度控制器、電刷。 |
低鈹系列；原廠已做熱處理的材料。 |
C17460 |
3/4HT、HT |
||
C17410 |
1/2HT、HT |

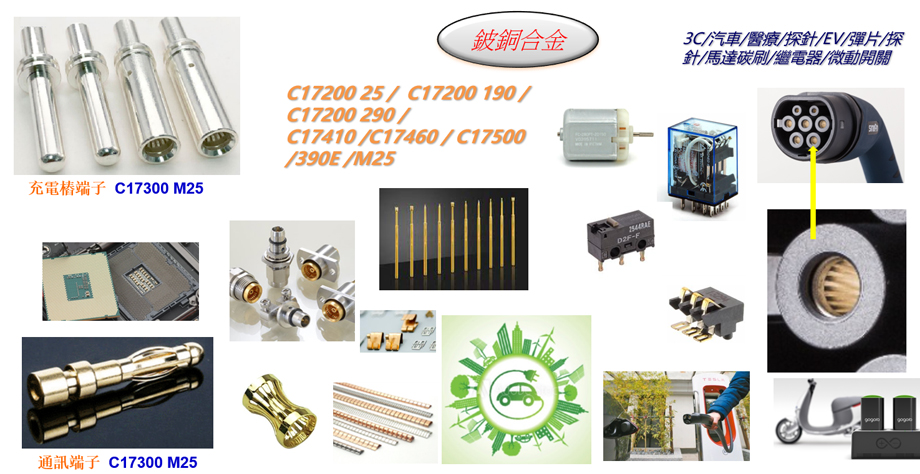

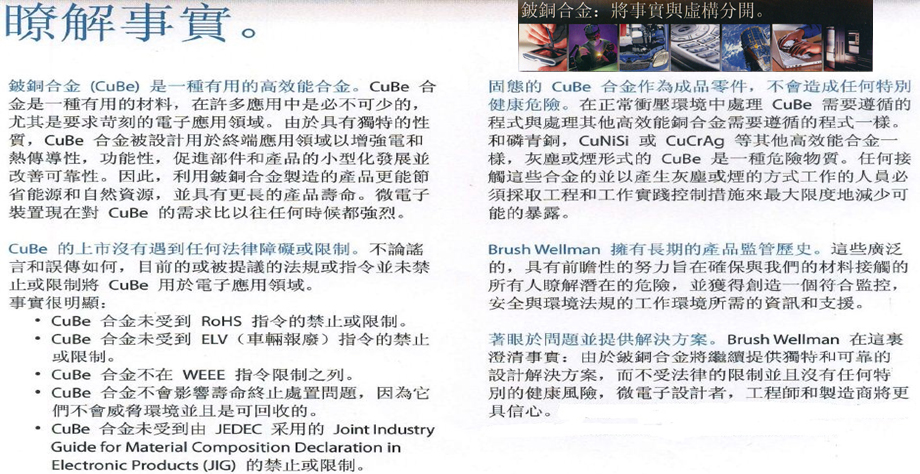

鈹銅在3C產品的應用
