UTHA 的優點
- UTHA 是UACJ原創材料，在5000系列非熱處理合金中強度最高，可與沖壓成型兼容。
- 高導電性的合金（3、10、174、60）
- 厚度可以達到0.1mmt。

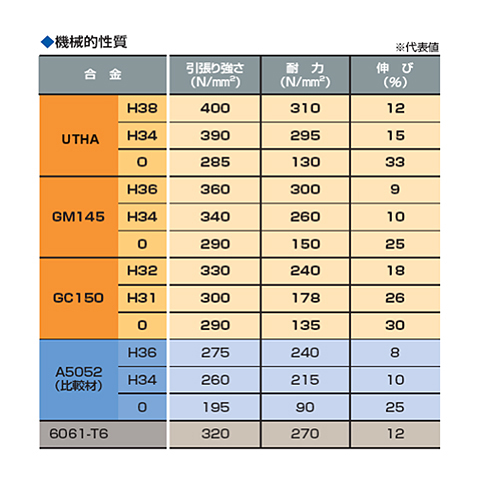

機械性能
金屬素材(重力場強度) ps:單位比重的強度比較
Material 素材 |
Gravity 比重 |
Strength 強度 (Ｎ/㎜２) |
Strength/Gravity重力場強度 （強度/比重） |
|---|---|---|---|
Aluminum （1050-H24）
|
２.7 |
125 |
46 |
Aluminum （5052-H34） |
２.7 |
240 |
89 |
Aluminum （UTHA） |
２.7 |
400 |
148 |
Magnesium Aluminum （AZ91 Die-cast） |
１.80 |
230 |
127 |
銅 Cupper |
８.90 |
343 |
39 |
鋼 Steel |
７.85 |
412 |
52 |
Stainless Steel SUS304½Ｈ |
７.90 |
0.15—0.5 | 106 |
物理特性
①電阻率 |
27.2（%IACS） |
|---|---|
②導熱係數 |
= 0.10 mmt 170~190（w/mK，@25 deg.C） ≧ 0.15 mmt 110 （w/mK，@25 deg.C） |
③彈性模量 |
70（KN） |
④熔點 |
575（deg.C） |
⑤比重 |
2.64（g/㎤） |

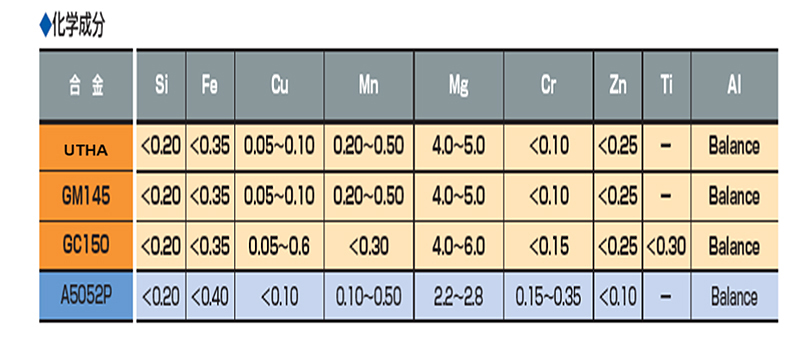

化學成分
UTHA 與 SUS304 的比較

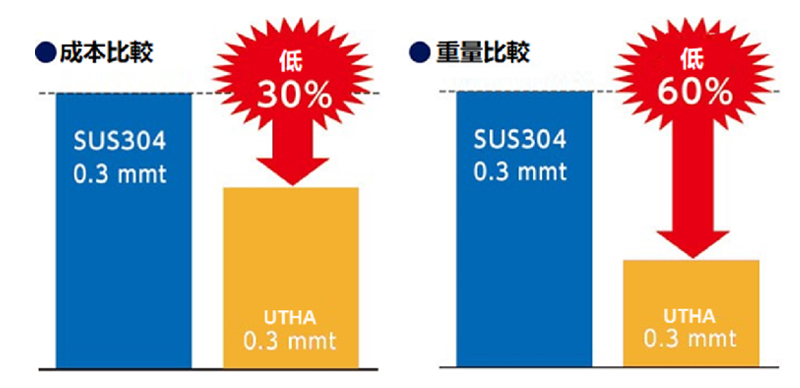

◆成本和重量比較
◆通過使用鋁實現成本降低和輕量化
UTHA 與其他材料的比較
品名 |
抗壓強度 |
屈服強度 |
楊氏係數 |
|---|---|---|---|
UTHA |
400 |
310 |
70 |
AL5052 H32 |
220 |
195 |
68.9 |
SUS304 1/2H |
≧780 |
≧470 |
193 |
C1100 1/2H |
250-320 |
━ |
117 |

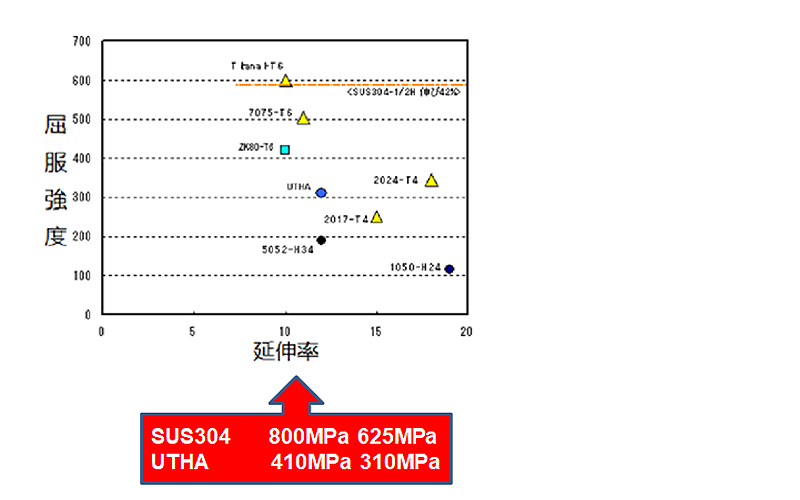

UTHA 與 SUS304 1/2H的比較
◆高強度的 UTHA 用來代替、取代SUS 0.3mmt是最合適的。

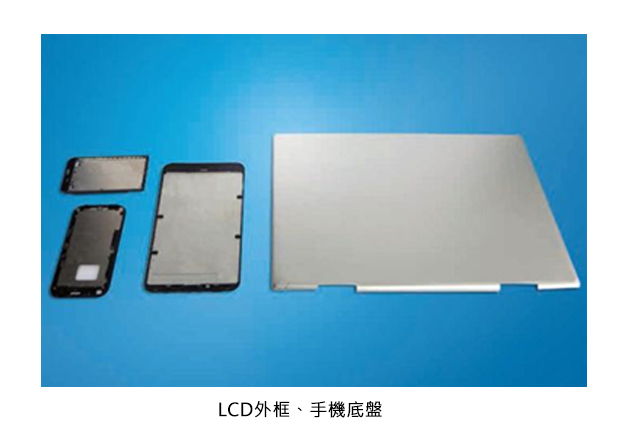

◆手機外框､液晶部品等已有很多運用實例。 鋁材是無磁性｡ 對GPS是毫無任何影響。

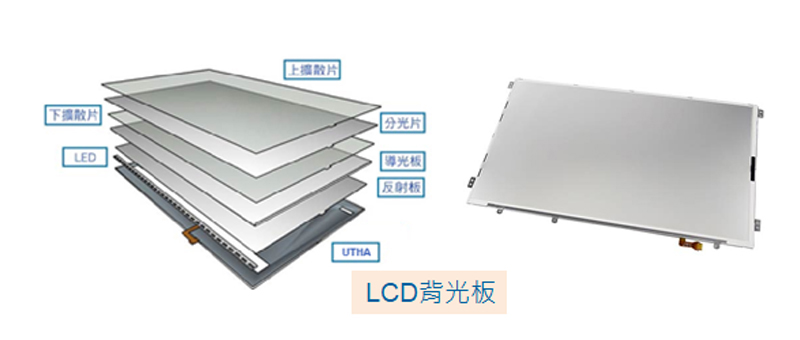

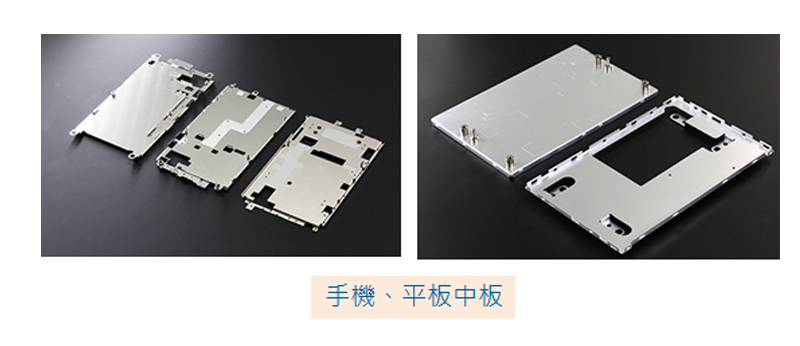

應用案例
Loading
